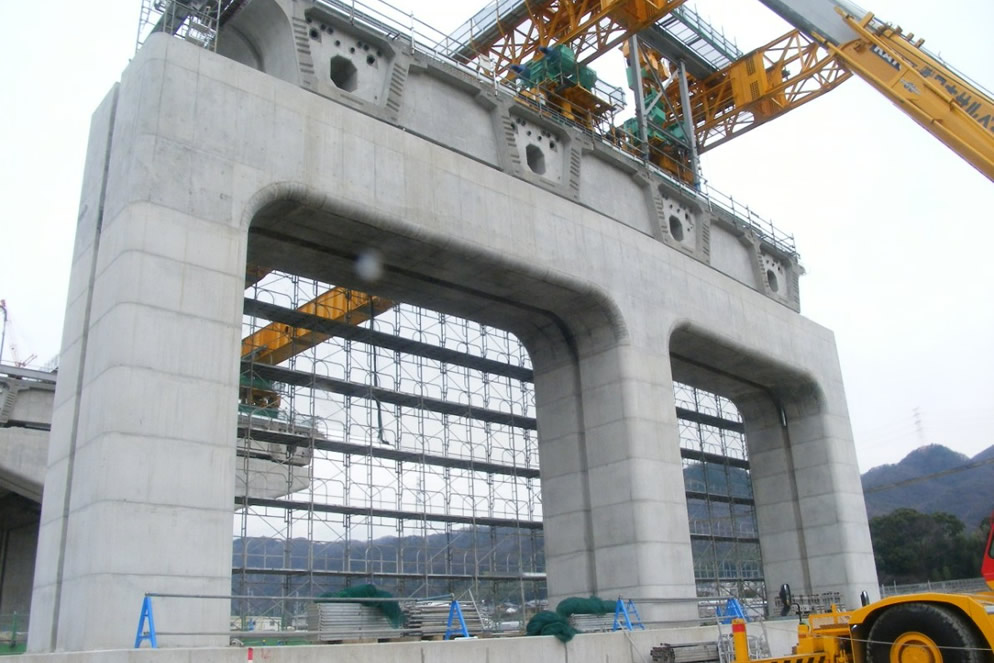

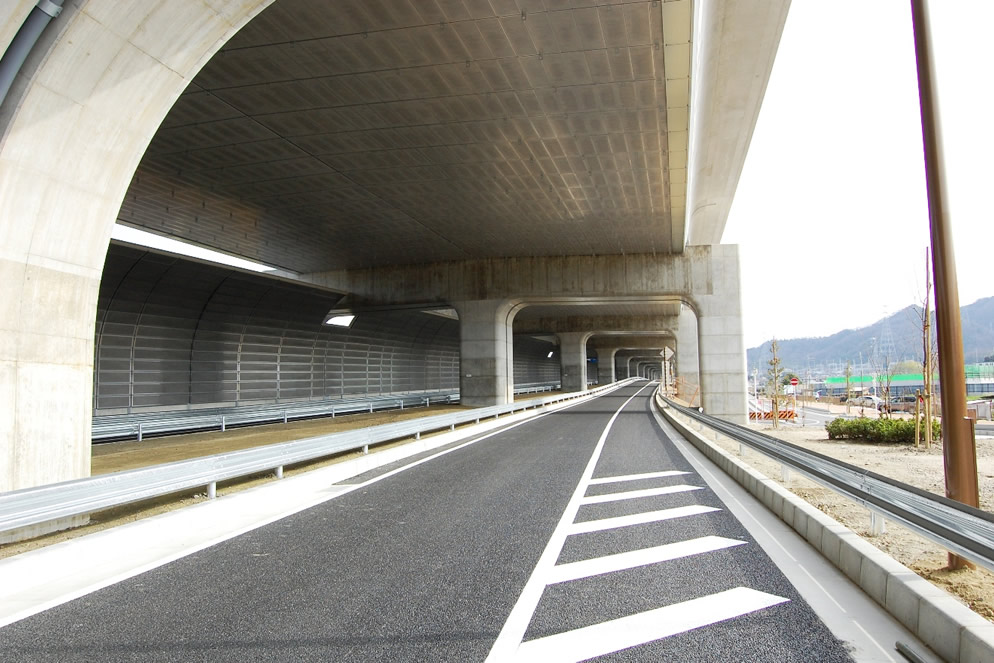

第二京阪(大阪北道路)青山地区高架橋工事

施設用途:RC構造物

  • 発注者
    国土交通省近畿地方整備局
    • 所在地
      大阪府
    • 竣工
      2009年12月
  • 工事概要
    工事延長:L=889m   道路改良:道路土工 切土5,900m3 盛土104,600m3 擁壁工・カルバート工・排水構造物工等各一式   下部工:ラーメン式橋脚 10基(脚柱部ハーフプレキャスト工法) 張出式橋脚 5基 鋼管ソイルセメント杭Φ1400/1200L=28~35m 241本 Φ1300/1100L=24m 25本    上部工:20径間連続PC箱桁橋(4主桁)橋長812m プレキャストセグメント架設:15径間 固定式支保工架設:5径間 桁高H=2.8m 全幅員W=29.64m 柱頭部ハーフセグメント 76基 標準部コアセグメント 780基
