高精度自動緊張管理システムとは
PC鋼材の緊張作業における機器の制御から管理データの収集、ケーブル1本ごとおよびグループでの管理に至るまでのすべてのプロセスに関して、パソコンから一元的に管理・操作ができるシステムです。従来、人手で行っていた緊張作業を自動化します。
特徴
■ 省力化・省人化
管理者1名がパソコン操作で緊張機器を制御し、緊張力とPC鋼材の伸び量を自動取得するため、従来のポンプ操作や計測作業を行う作業員が不要となり、作業が効率化が図れます。
■ 安全性の向上
緊張ジャッキ近傍に作業員が立ち入る必要がないため、安全性が向上します。

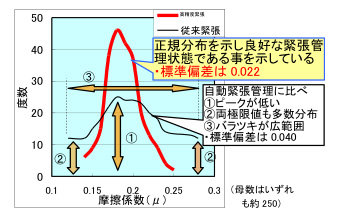

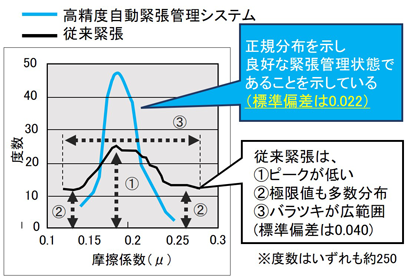

■ 緊張管理精度の向上
緊張作業における機器操作や伸び量の計測に関する人為的影響が完全に排除でき、バラツキが小さくなるため、緊張管理精度が大幅に向上します。
 |
 |
システムの概要

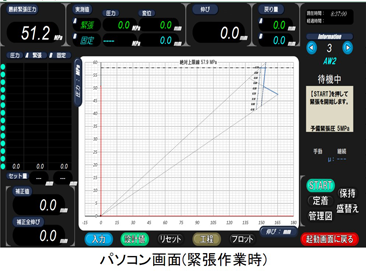

- 油圧電磁弁とデジタル圧力計を内蔵した自動制御装置を緊張ポンプとジャッキ間に接続し、手動操作を介さずに、緊張機器全ての動作制御をパソコンから行います。
- 自動取得する緊張力とPC鋼材伸び量のデータから最終緊張力を算出し、電磁弁とデジタル圧力計により高精度な最終緊張力を全自動で導入します。
- 最終緊張力導入後は、「定着作業」「セット量の測定」から「ジャッキシリンダーの戻し」までをパソコンの制御で行います。
- ケーブル1本ごとの緊張管理図作成およびグループ管理を全自動で行います。
 |
 |

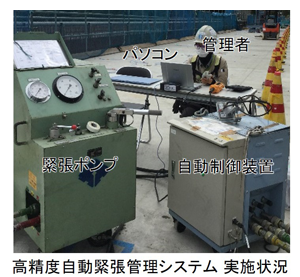

実施例
※ 使用実績多数
