計測・管理アプリ「XR Measure」

XR Measureとは

XRゴーグルを用いてトンネル坑内の計測作業を効率化する施工管理アプリです。計測・記録・帳票作成までを一人で完結でき、従来必要であった測量機器や高所作業車の設置を不要とします。CIMモデルを実空間に重ね合わせることで、設計情報を確認しながら正確な計測が可能です.

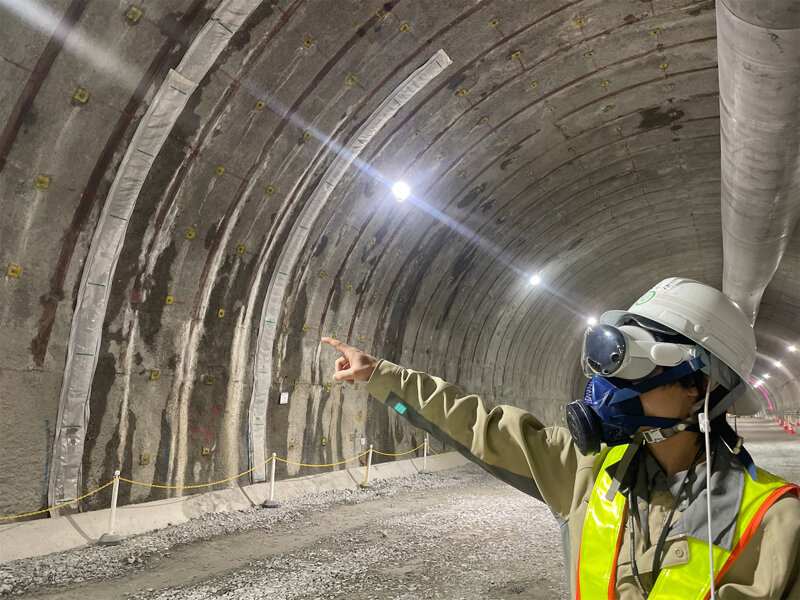

XRゴーグルを装着した様子

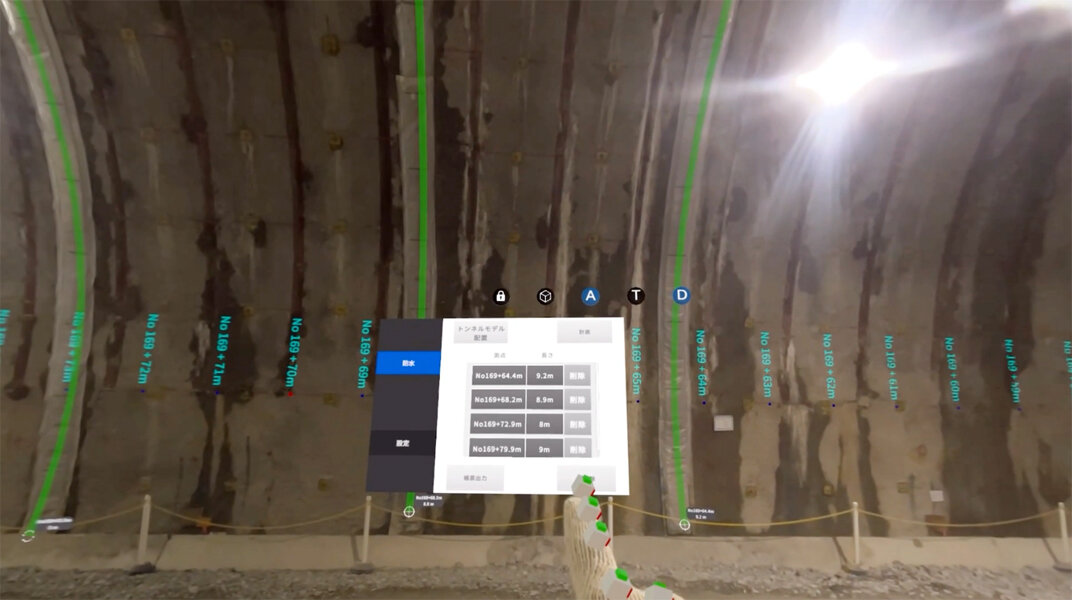

CIMモデルを重ねたXRゴーグル上の画面に計測位置と計測結果を表示

特徴

[1] 一人での効率的な計測作業

• XRゴーグルを装着し、起点と終点を指定するだけで、簡単に距離計測が可能です。
• CIMモデルを実空間に重ねて表示することで、設計断面や起点からの距離などの情報を確認しながら計測が可能です。
• 事前に測量した基準点を用いてCIMモデルの位置合わせを行うことで、正確な計測を実現します。

[2] 計測結果のデジタル化と帳票の自動作成

• 計測結果は自動的にCAD展開図へ反映され、DXF形式の帳票として出力されます。
• 設計変更の検討や出来形管理を、迅速かつ正確に行うことができます。

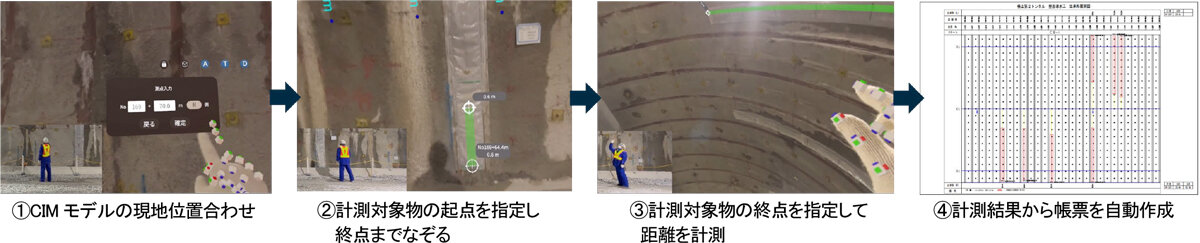

「XR Measure」での計測フロー

実施例

■ 俵山・豊田道路第２トンネル工事（現場実証）

壁面導水シートを対象に、計測から記録、帳票作成までの作業を一人で実施し、その有効性を確認しました。今回の現場実証の結果、本技術による計測値と従来のスチールテープによる計測値との差は±10mmであり、実用上、十分な精度を有することも確認しました。

＜現場概要＞
