免震構造

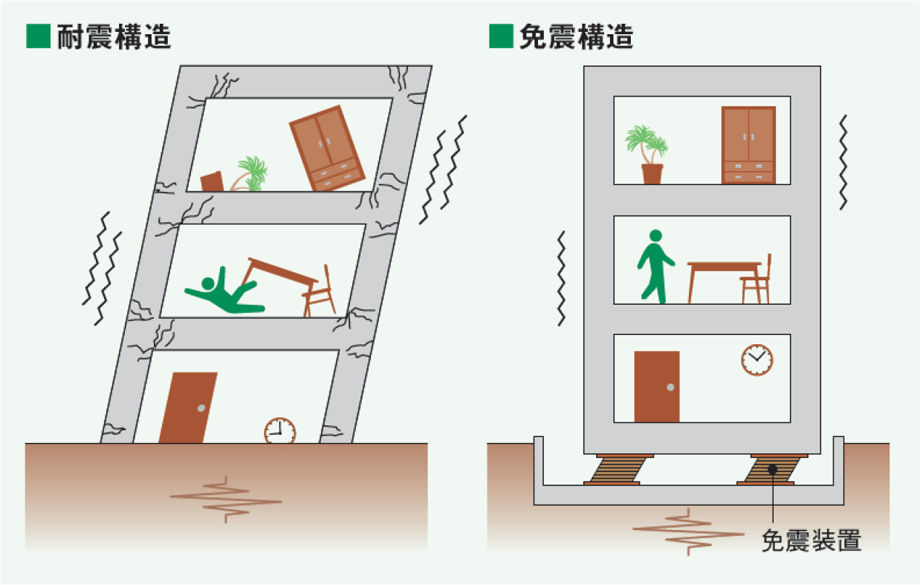

建物と地盤を切り離し、その間に「免震装置」をいれて、地震の激しい揺れを建物に伝えないようにする構造です。

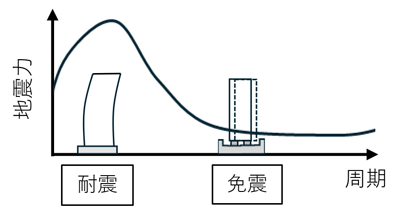

免震装置は、水平方向に非常に柔らかい性質を有しており、地震による建物の水平方向の揺れをゆっくり大きな揺れに変えて、建物に働く力を低減します。

免震装置には、以下の種類があります。

■ アイソレーター :
建物を支え、地震の揺れができるだけ建物に伝わらないように水平方向に柔らかく移動させる働きをします。

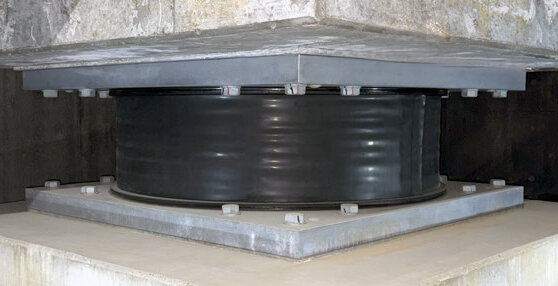

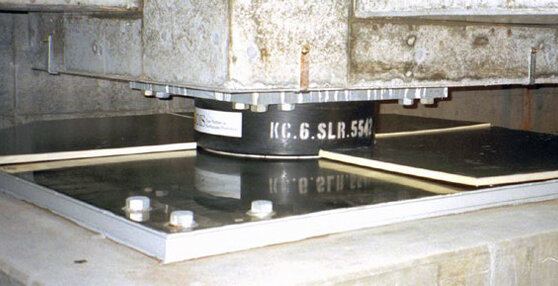

「積層ゴム系」「転がり系」「すべり系」などがあります。

■ ダンパー :

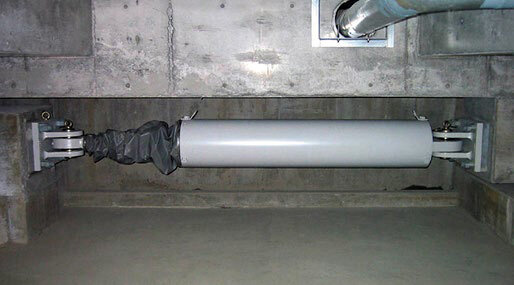

地震時の変形や速度に応じて地震のエネルギーを吸収し、揺れを抑える働きをします。

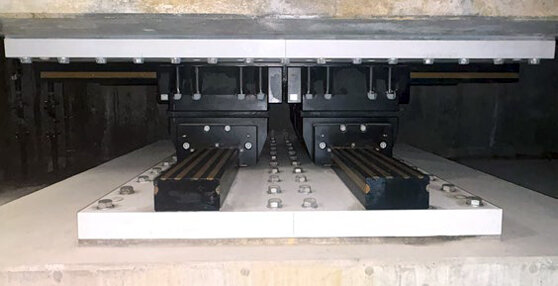

当社では、1980年代から免震構造の普及のために、装置メーカーと共に様々な免震装置の開発を行ってきました。開発した装置の中でも転がり系アイソレータは、水平方向に優れた絶縁性能を有しながら、鉛直方向の引張りに強い装置として、当社だけでなく広く利用されています。

物流施設地上 4階神奈川県
免震装置：すべり系、積層ゴム系
地震時のエネルギー吸収量：最大96%程度

Q1. 免震の効果はどの程度ありますか ?

A1. 大地震の時には、揺れの激しさ（応答加速度）が耐震建物の1/3～1/5ほどの揺れの大きさになります。

Q2. 大きな地震が来ても大丈夫ですか ?

A2. 建設地の地震環境を考慮して設計に採用する地震動を設定しています。想定しうる地震に対して免震の機能を失わないように余裕をもって設計を行っています。

Q3. 地震の時、免震装置はどのくらい変形しますか ?

A3. 地震や免震装置により異なりますが、30～50cm程度変形します。そのため、建物の外周部には50～70cm程度のクリアランス（動きしろ）を設けた計画を行います。

Q4. 免震建物の費用はどのくらいかかりますか ?

A4. 免震装置の導入により、免震装置に係る初期費用と定期的なメンテナンスの費用が発生します。しかしながら、地震発生時には免震装置が地震エネルギーを吸収することで建物本体の損傷を防ぐため、大地震時の修繕費用削減により、長期的にはコストメリットが見込まれます。
