インテリジェントパイプクーリングシステムとは

インテリジェントパイプクーリングシステムとは、コンクリート構造物における温度ひび割れ対策のひとつであるパイプクーリングにおいて、冷却に使用する水の温度を、実際の施工状況に応じて自動制御するシステムであり、より確実な温度ひび割れ制御が可能になります。(特許申請中)

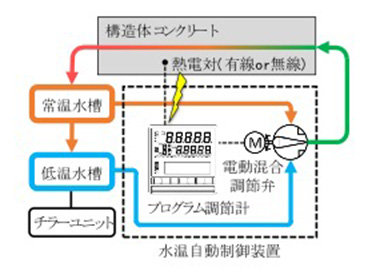

システム概要図

特徴

  • 施工時のコンクリート温度や外気温などが変化した場合でも、打込み後のコンクリート温度をもとにパイプクーリングの通水温度を適切に調節することにより、計画したひび割れ制御効果を確実に得ることが可能になります。
  • 事前の温度応力解析の結果をもとに水温自動制御装置に制御温度を設定するだけの完全な自動制御です。自動制御にすることによって、迅速かつ確実な制御が可能であり、省力化も図れます。
  • 常温水(水を循環使用する場合、温度が上昇します)に低温水(常温水よりも低い温度の水:常温水-10℃程度)を混合する、混合方式による水温制御を採用することによって、水温調節のレスポンスを高めました。常温水と低温水を瞬時に切替えることにより、急速冷却や過冷却防止が可能になります。

現場での設置状況

水門カーテンウォール施工に適用

水温制御事例
