橋梁点検アプリ「Maplet SM」とは
現場で、地図や図面、過去の点検記録等を用いた橋梁点検業務をiPad※一台で行うことができるアプリケーションです。
日本コンピュータシステム(株)と共同開発しました。
当社は橋梁の施工実績や点検調書をデータベース化しており、橋梁の自主点検を行う際などに、このアプリケーションを活用し効率化を図っています。
※ iPadは、米国Apple,Inc.の登録商標です。
|
橋梁点検作業状況 |
タブレット画面表示例 |

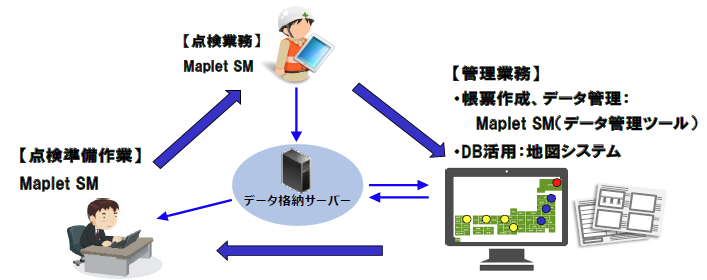

Maplet SMを利用した橋梁点検システムのイメージ
特徴
- 準備作業の軽減
当社は施工した橋梁について、過去の自主点検データや関連資料（図面や計算書、補修記録など）をサーバで一元管理しており、点検に持っていきたい基本情報、図面、過去の点検記録などのデータは、橋梁毎にまとめてワンクリックでiPadへ取り込めます。 - 点検作業の省力化
点検の記録・写真撮影（デジタルカメラと連携させることも可能）、各種資料の閲覧をiPad上でスムーズに行えるため、点検作業を省力化できます。 - 点検の質の向上
これまでの点検結果が点検箇所毎に整理されているので、当該箇所の劣化状況の推移の確認が容易であり、時間軸も考慮した確実な点検ができるため、点検の質の向上につながります。また、GPS機能を図面と連動させることにより、現在いる場所を図面上に表示することができるため、点検箇所の間違いを減らすことができます。 - 帳票作成時間の短縮、正確性の向上
記録した点検データは、iPadからワンクリックでサーバへアップロードできます。帳票は、アップロードしたデータから専用ソフトにより自動で作成でき、点検後の資料作成や写真整理などの手間、時間が大幅に削減でき、転記間違いもなくなります。 - 操作が簡単
マニュアルを見なくても感覚的に使える簡単さです。
|

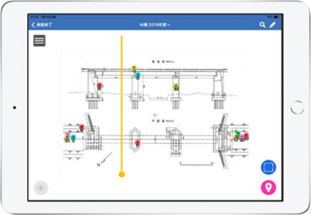

調査点検箇所表示例 |

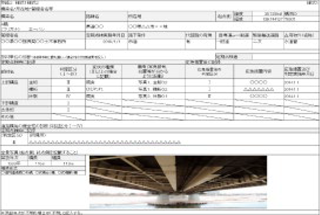

調査結果帳票例-1 |
※ アプリはapple storeより無料ダウンロードできます。
データ管理ツールは、日本コンピュータシステム(株)にて販売しています。
■ DB活用：地図システム
当社では、膨大な数の施工実績や点検調書を、スムーズに利用できることを目的として、橋梁のデータベースを開発しました。ソート表示機能や検索機能などもあり、DBとしてより活用しやすい形になっています。
また、点検調書は各構造形式ごとに作成し、重要度の高いポイントを絞って点検調査できるようにしています。

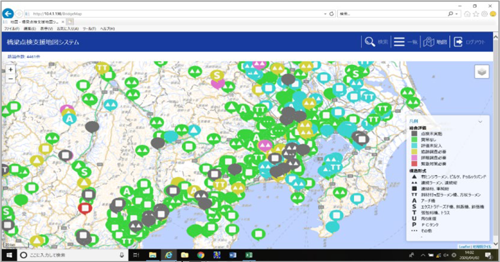

下図のように、橋梁ごとに橋梁形式や点検結果等を、アイコンの種類や色を区分して地図上に表示しますので、複数橋梁の全体としての現況や傾向を掴んだり、迅速な判断にも有効です。
地図上の橋梁アイコンをクリックすると、蓄積した点検データ（架橋位置や基本構造データ、図面、点検結果など）、関連資料を簡単に閲覧できます。
地図システム
