Reキューブモールとは

Reキューブモールは、開削することなく既設管渠の撤去・埋戻しや新設管への交換（改築）を行う工法で、3種類の撤去方式があります。

非開削工法であるため、道路交通や周辺環境への影響を低減できます。豊富なバリエーションにより、多様な施工環境に対応可能です。

既設管を地中に残さずに埋戻すため、埋戻し後は土地利用制限がありません。高機能、大容量化に伴う拡径改築が可能です。

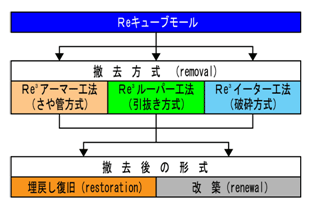

Ｒｅキューブモールの体系

揺動圧入式のオールケーシング掘削機を用いて、既設管渠の撤去・埋戻し（または改築）を行うさや管方式の撤去工法です。比較的浅層部の直線部に適用します。

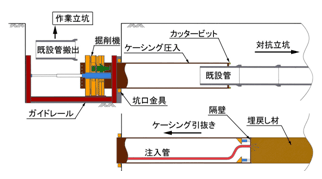

アーマー工法概要図 (撤去・埋戻し)

発進立坑にケーシング掘削機を設置し、ケーシングを水平方向に揺動圧入させながら、順次、既設管渠を撤去して到達させます。到達後、埋戻し隔壁装置を装着し、埋戻し充填材を注入しながら順次ケーシングを引抜いていくことで、埋戻しに対応します。

改築の場合は、到達後、ケーシング内に新設管を敷設し、裏込め材充填、ケーシング引抜きの工程を繰返します。

既設管撤去状況

工の内側にグリッパを押し当てて、立坑に設けたけん引装置によりPC鋼材を介して管を引抜く工法です。既設管渠が、比較的健全な推進管に適用します。

複数のグリッパにより管渠を把持し、中押し工法と同様に尺取り虫形式でけん引することにより、付着抵抗による過大な初期けん引力を分散します。引抜きによって生じるグリッパ後方の管の空隙には、管内に設置した地山保持筒から安定液を注入します。

管渠端部に埋戻し装置を装着することで埋戻しに対応し、けん引側対面の対抗立坑に元押し装置を設置することにより、撤去と同時に新設管を推進し、改築に対応します。

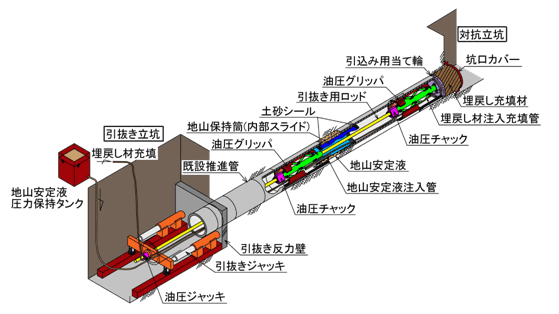

ルーパー工法概要図（撤去・埋戻し）

既設推進管内の状況（ルーパー工法）

密閉型掘進機を用いて管渠をメカニカルに破砕し、破砕ガラなどを流体輸送により搬出する工法です。基本的に鋼製の継手カラーを用いない管渠を対象としています。

管渠撤去後の埋戻し、改築の施工形式により、構造の異なる2種類の掘進機を使い分けます。埋戻しには、けん引型の泥水式掘進機を使用します。改築には、流下施工を可能とした元押し型の土圧加水式掘進機を使用します。

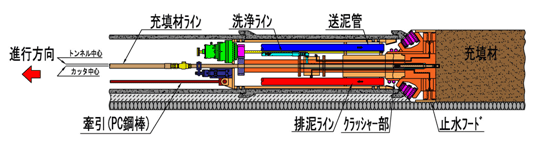

イーター工法概要図（撤去・埋戻し）
