床版取替工事設計支援プログラム「SMC-Slab」の概要

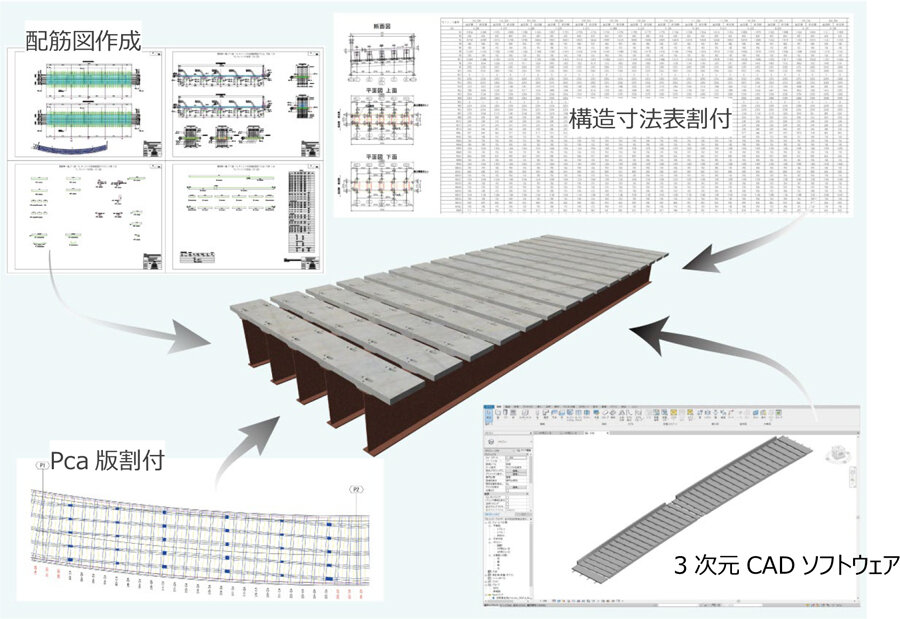

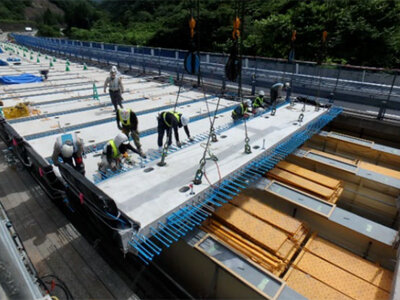

橋梁の大規模更新事業の床版取替工事において、床版の形状図、配筋図、数量計算書を自動作成する設計支援プログラムです。従来は、既設橋梁の紙図面からの電子化（CADデータの作成）、工場製プレキャスト（PCa）床版などの情報（寸法や形状）と既設橋梁の現地測量データの入力や描写を全て手作業で行っていました。これらの作業は、PCa床版の割付や設置高さ、排水桝など付属物の配置の検討を繰り返し行うため、多くの時間がかかっていました。

本システムは、図面の自動作成、修正、微調整、および繰り返し検討を可能にすることで、設計作業を効率化しました。本システムにより手作業を極力減らすことでヒューマンエラーを排除し、作業の効率化と正確性を向上させました。
