Xアンカー

Xアンカーとは

ウェッジを納めたスリーブ2組をX形に一体化し、接続具の機能も兼ね備えたPC鋼材定着具で、コンクリートに埋め込みPC鋼材の引張力をコンクリートに伝達することができます。

Xアンカー

特徴

PCタンクやシールドトンネルセグメントなど円形構造物の円周方向PC鋼材の接続と定着に最適です。 橋梁のPC床版など薄い部材の中間に配置した場合、2本のPC鋼材を接続しながら、緊張することができます。 端部でPC鋼材の緊張スペースを確保できない部材でも、中間部にXアンカーを配置することにより、中間部でPC鋼材の緊張作業を行うことができます。 PC鋼材を緊張して定着した部材に、コンクリートを打ち足して部材の施工を進めていく場合にも、Xアンカーは最適です。

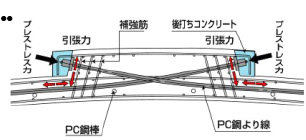

円形構造物に適用したXアンカーのイメージ

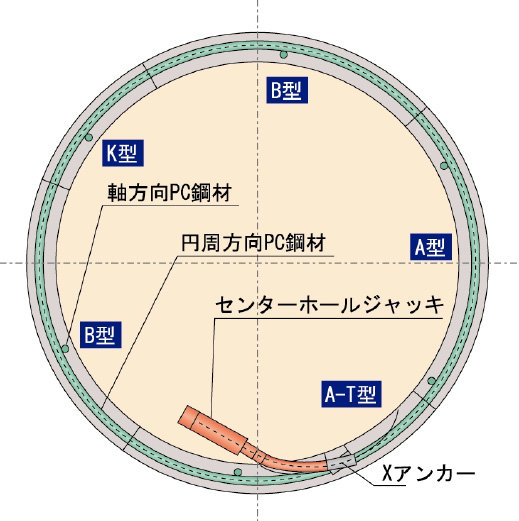

Xアンカーを用いたシールドセグメント

P&PCセグメントは、トンネル円周方向や縦断方向(トンネル軸方向)にプレストレスを与えることにより、セグメントピースを一体化させるシールドトンネル用セグメントです。内水圧のかかるトンネルや大口径のトンネルに有利で、土木学会技術開発賞、国土技術研究センター国土技術開発賞などを受賞しています。

P&PC は Prestressed And Precast Concrete の略です。

P&PCセグメント

Xアンカーを用いたPCタンク

ムーズPCタンクは、Xアンカーと低摩擦PC鋼材(プレグラウトPC鋼材など)を用いて、円周方向プレストレスをスムーズに与えることでピラスターを省略した、経済性に優れたPC容器システムです。
スムーズPCタンクは、プレストレストコンクリート技術協会賞(技術開発賞)を受賞しました。

従来タンクの定着部

スムーズPCタンクの定着部
